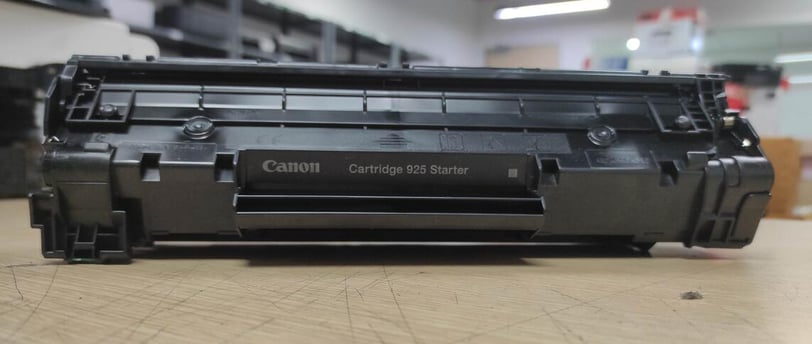

टोनर कार्ट्रिज

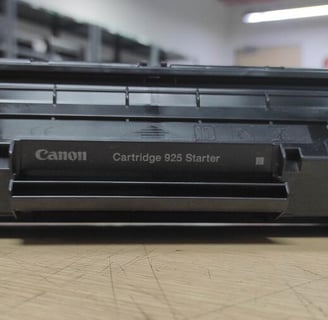

टोनर कार्ट्रिज और उसके सभी भाग

टोनर कार्ट्रिज में कई छोटे-छोटे हिस्से होते हैं। इन सभी का अलग-अलग कार्य होता है। यदि इनमें से किसी भी हिस्से में समस्या हो जाती है, तो प्रिंट की गुणवत्ता खराब हो सकती है। आइए जानते हैं कि कार्ट्रिज कैसे खोला जाता है, इसके भाग कौन-कौन से हैं, और टोनर के हिस्सों से क्या समस्याएँ हो सकती हैं।

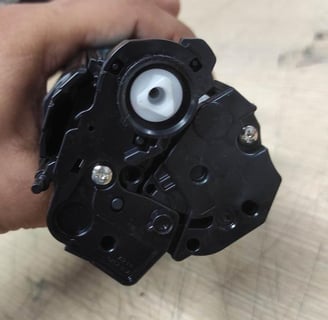

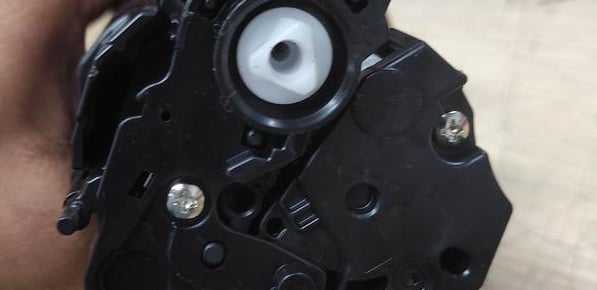

दांए लॉक और स्क्रू

दोनों स्क्रू को हटा दें और लॉक को बाहर निकालें, कृपया स्प्रिंग को सावधानी से निकालें क्योंकि यह स्वचालित रूप से जगह पर आ जाता है।

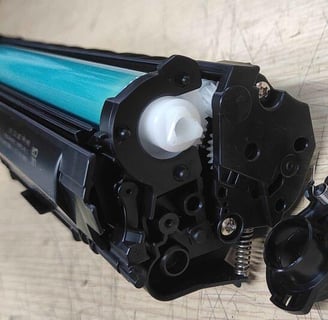

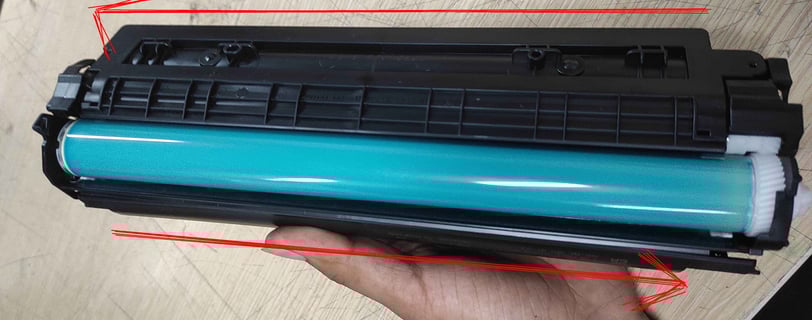

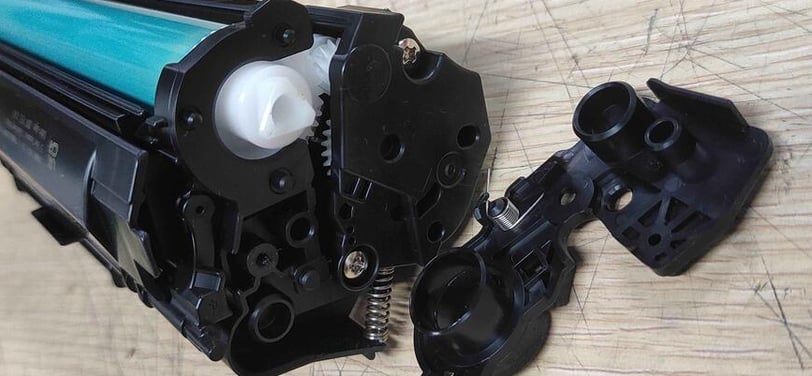

लॉक को हटाएँ और दोनों भागों को अलग करें

दोनों ओर पकड़ें और एक तरफ को ऊपर और दूसरी ओर को नीचे खिसकाएँ।

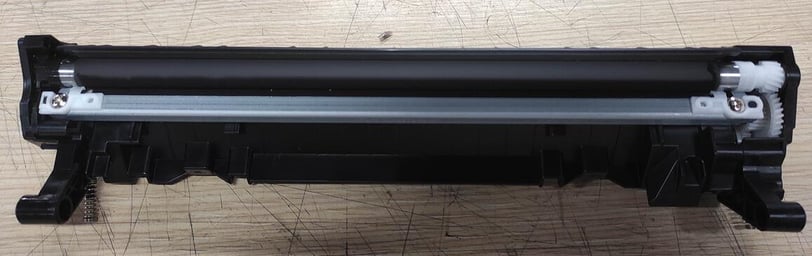

टोनर कंटेनर असेंबली

इसमें टोनर पाउडर भरा होता है। इस असेंबली में एक मैग्नेट, टोनर होपर, डॉक्टर ब्लेड, और होपर गियर्स होते हैं।

• मैग्नेट: लेजर टोनर में मैग्नेट आमतौर पर मैग्नेटिक रोलर का हिस्सा होता है। यह रोलर एक मजबूत मैग्नेट से बना होता है जो टोनर कणों को अपनी सतह पर आकर्षित और पकड़ने में मदद करता है। यह सुनिश्चित करता है कि ड्रम पर सही मात्रा में टोनर लगाया जाए।

• टोनर होपर: टोनर होपर एक भंडारण कक्ष है जो टोनर पाउडर को संग्रहीत करता है। इसका डिज़ाइन टोनर की आपूर्ति करने के लिए होता है।

• डॉक्टर ब्लेड: डॉक्टर ब्लेड टोनर लगाने की प्रक्रिया का एक महत्वपूर्ण हिस्सा है। यह एक पतली धातु या प्लास्टिक की ब्लेड होती है जो डेवलपर रोलर (या मैग्नेटिक रोलर) पर टोनर की मात्रा को नियंत्रित करती है। इससे प्रिंट की गुणवत्ता साफ और तेज़ होती है।

• होपर गियर: होपर गियर्स वह यांत्रिक प्रणाली हैं जो टोनर को होपर से डेवलपर यूनिट तक पहुंचाती हैं। ये गियर्स नियंत्रित दर से टोनर को होपर से रोलर तक पहुँचाने के लिए घुमते हैं।

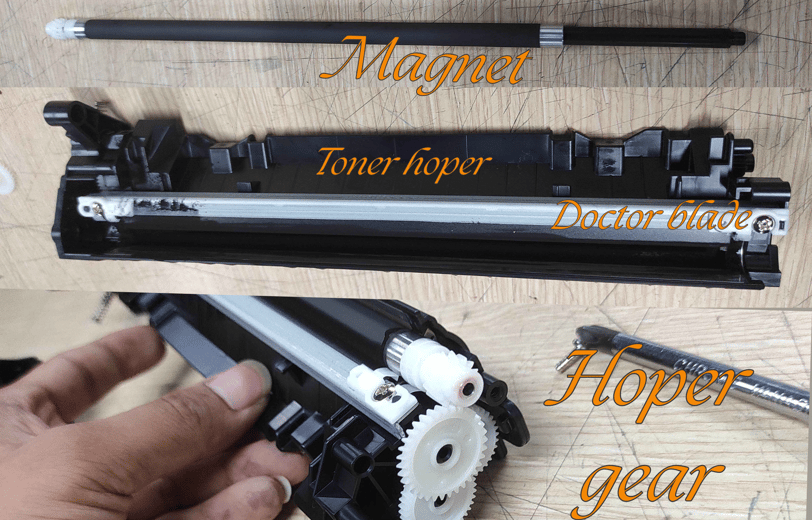

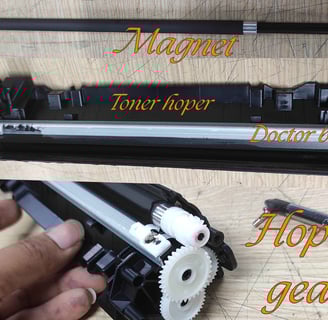

टोनर कंटेनर के सभी भाग

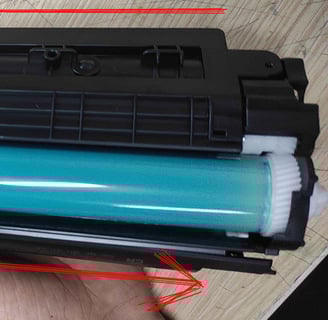

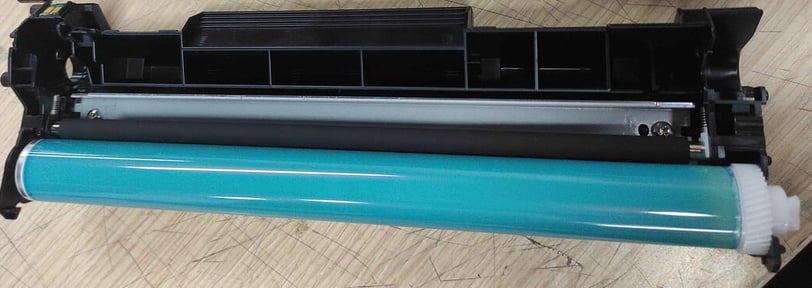

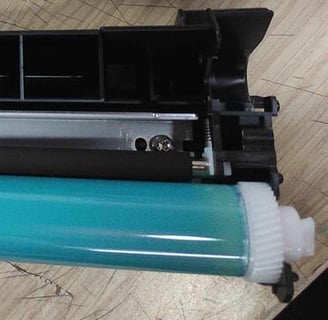

टोनर ड्रम असेंबली

टोनर ड्रम असेंबली में ड्रम, पीसीआर (प्राइमरी चार्ज रोलर), टोनर लेवल चिप, वेस्ट कंटेनर और वाइपर ब्लेड होते हैं।

• ड्रम: ड्रम को प्राइमरी कोरोना वायर द्वारा चार्ज किया जाता है, और फिर इसे लेजर प्रकाश के संपर्क में लाया जाता है, जो विशेष क्षेत्रों में चार्ज को हटा देता है ताकि विद्युत-स्थैतिक छवि बन सके। टोनर कणों को ड्रम के चार्ज किए गए क्षेत्रों की ओर खींचा जाता है और फिर कागज पर स्थानांतरित कर दिया जाता है।

• पीसीआर (प्राइमरी चार्ज रोलर): पीसीआर ड्रम की सतह पर एक समान विद्युत चार्ज लगाता है, जो लेजर के संपर्क में आने से पहले होता है। यह चार्ज टोनर कणों को आकर्षित करने के लिए आवश्यक होता है। इसके अलावा, पीसीआर टोनर को कागज पर स्थानांतरित करने के बाद ड्रम के चार्ज को निष्क्रिय करने में भी मदद करता है।

• टोनर लेवल चिप: टोनर लेवल चिप एक इलेक्ट्रॉनिक घटक होता है जो कार्ट्रिज में एम्बेड किया जाता है और प्रिंटर को शेष टोनर की मात्रा का पता लगाने की अनुमति देता है। यह प्रिंटर को टोनर की सही मात्रा का ट्रैक रखने और उपयोगकर्ता को अलर्ट करने में मदद करता है।

• वेस्ट टोनर कंटेनर: वेस्ट टोनर कंटेनर उस अप्रयुक्त टोनर को इकट्ठा करता है जिसे वाइपर ब्लेड द्वारा ड्रम से हटाया जाता है।

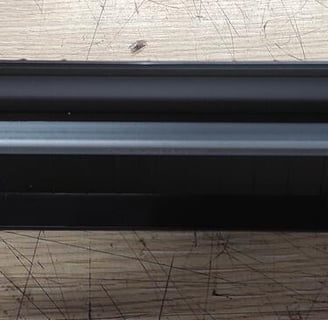

• वाइपर ब्लेड: वाइपर ब्लेड एक पतला हिस्सा होता है जो प्रत्येक प्रिंट चक्र के बाद ड्रम को साफ करता है। इसका मुख्य कार्य अतिरिक्त टोनर को हटाना होता है, ताकि अगली छवि के लिए ड्रम साफ रहे।

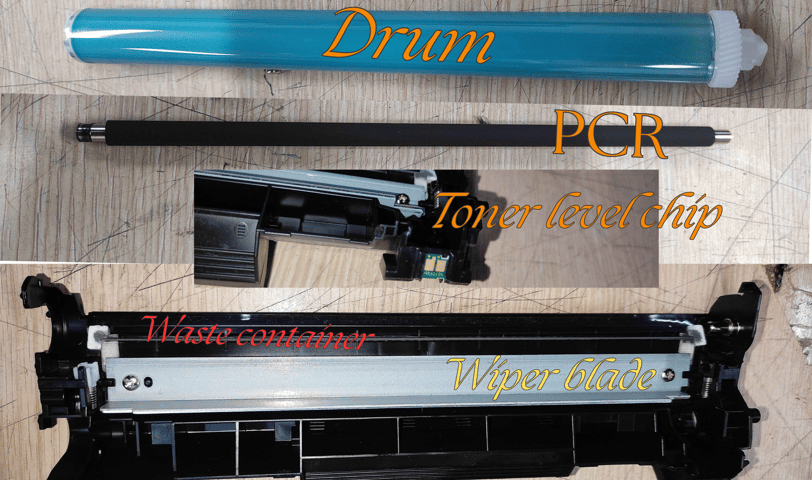

टोनर ड्रम असेंबली के सभी भाग

अक्सर पूछे जाने वाले प्रश्न

Canon लेजर प्रिंटर में Error Code E202 का समाधान क्या है?

Canon लेजर प्रिंटर में सभी त्रुटियाँ एक समान होती हैं, यह स्कैनर त्रुटि होती है। अधिक जानकारी के लिए यहाँ देखें: https://youtu.be/iU9qyDnzKtc

Canon में डाउनलोडिंग मोड त्रुटि को कैसे ठीक करें?

यदि प्रिंटर डिस्प्ले पर त्रुटि दिखाई देती है, तो यह फर्मवेयर त्रुटि होती है। यदि इसे ठीक नहीं किया जाता है, तो मुख्य बोर्ड को बदलना होगा। अधिक जानकारी के लिए देखें: https://youtube.com/shorts/g7fp_eOMlY4
