लेजर प्रिंटर के मुख्य भाग और उनका कार्य

लेजर असेंबली

लेजर असेंबली लेजर प्रिंटर के कार्य का मुख्य हिस्सा है, क्योंकि यह "लिखता" है इमेज या टेक्स्ट को ड्रम पर, चुनिंदा क्षेत्रों को डिस्चार्ज करके एक अदृश्य छाप बनाने के लिए। इसके मुख्य घटक इस प्रकार हैं:

• लेजर डायोड: यह हिस्सा लेजर बीम उत्पन्न करता है जो टेक्स्ट या इमेज को ड्रम पर "ड्रॉ" करता है।

• मिरर सिस्टम: मिरर या लेंस का सेट लेजर बीम को ड्रम पर ठीक स्थानों पर निर्देशित करता है।

• पॉलीगोनल मिरर: यह घुमने वाला मिरर लेजर बीम को ड्रम की सतह पर परावर्तित करता है, जिससे प्रिंट की सटीकता और विवरण नियंत्रित होते हैं।

संक्षेप में, लेजर असेंबली टेक्स्ट या ग्राफिक्स की इलेक्ट्रोस्टेटिक छवि बनाने के लिए आवश्यक है।

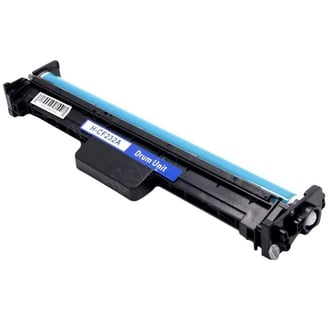

ड्रम यूनिट (फोटोसेंसिटिव ड्रम)

ड्रम एक लाइट-सेंसिटिव सिलेंडर है जो लेजर प्रिंटिंग के लिए "कैनवस" के रूप में काम करता है। यह इस प्रकार काम करता है:

• ड्रम को चार्ज करना: कोरोना वायर या रोलर ड्रम को समान रूप से नकारात्मक चार्ज देता है, जिससे इसे लेजर के लिए तैयार किया जाता है।

• लेजर डिस्चार्ज: लेजर ड्रम पर क्षेत्रों को चयनात्मक रूप से डिस्चार्ज करता है, जिससे एक अदृश्य इलेक्ट्रोस्टैटिक छवि बनती है जहाँ टोनर चिपकता है।

ड्रम की लाइट सेंसिटिविटी और इलेक्ट्रोस्टेटिक चार्ज को बनाए रखने की क्षमता प्रिंट प्रक्रिया के लिए महत्वपूर्ण है। ड्रम की प्रत्येक घुमाव के साथ, यह टेक्स्ट या इमेज की एक लाइन के लिए पास पूरा करता है, जो प्रिंट की गुणवत्ता को प्रभावित करता है।

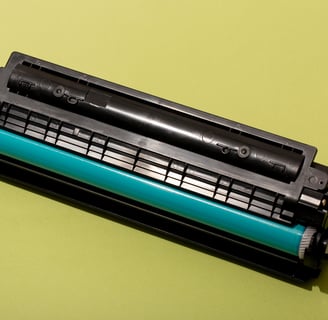

टोनर कार्ट्रिज

टोनर कार्ट्रिज वह बारीक पाउडर रखता है जो पेपर पर प्रिंटेड टेक्स्ट या इमेज बनाता है। यह इस प्रकार काम करता है:

• टोनर पाउडर स्टोरेज: कार्ट्रिज टोनर पाउडर रखता है, जो ड्रम पर प्रिंट बनाने के लिए डिस्पेन्स किया जाता है।

• डेवलपर यूनिट: कुछ कार्ट्रिज में एक डेवलपर यूनिट होती है, जिसमें चुंबकीय गुण होते हैं जो टोनर को ड्रम पर सटीक रूप से लगाने में मदद करते हैं।

टोनर कार्ट्रिज बदलने योग्य होते हैं और ये सबसे अधिक बदला जाने वाला हिस्सा होते हैं, क्योंकि टोनर पाउडर प्रत्येक प्रिंट के साथ खत्म हो जाता है।

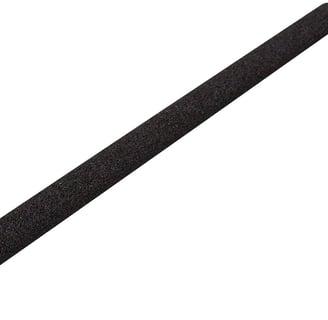

ट्रांसफर रोलर

ट्रांसफर रोलर ड्रम से टोनर को पेपर पर ले जाने का जिम्मेदार होता है। यह इस प्रकार काम करता है:

• पेपर पर सकारात्मक चार्ज लागू करना: ट्रांसफर रोलर पेपर पर सकारात्मक चार्ज देता है, जो ड्रम से नकारात्मक रूप से चार्ज टोनर को आकर्षित करता है और पेपर पर स्थानांतरित करता है।

• संपर्क और दबाव सुनिश्चित करना: यह समान दबाव बनाए रखता है, ताकि टोनर का स्थानांतरण सही तरीके से हो सके, जिससे धब्बे या गलत प्रिंट होने की संभावना कम हो।

ट्रांसफर रोलर की सटीक टोनर प्लेसमेंट स्पष्ट और तेज प्रिंट सुनिश्चित करने के लिए महत्वपूर्ण है।

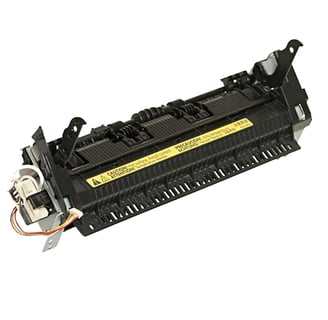

फ्यूसर असेंबली

फ्यूसर असेंबली टोनर को पेपर से स्थायी रूप से जोड़ती है, जिससे प्रिंट्स टिकाऊ बनते हैं। इसमें शामिल हैं:

• हीटेड रोलर: टोनर को पिघलाता है, जिससे यह पेपर के रेशों से जुड़ जाता है।

• प्रेशर रोलर: पेपर को हीटेड रोलर से दबाता है ताकि टोनर समान रूप से वितरित हो सके।

फ्यूसर उच्च तापमान पर काम करता है और यह प्रिंटर का एक प्रमुख रख-रखाव करने वाला हिस्सा हो सकता है। यह सुनिश्चित करता है कि प्रिंट स्मज-प्रूफ और दीर्घकालिक हो।

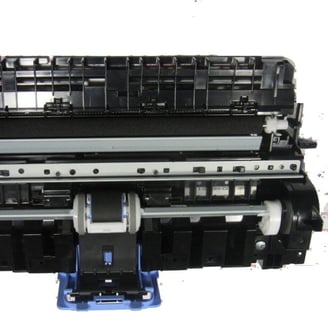

पेपर फीड सिस्टम

पेपर फीड सिस्टम पेपर को प्रिंटर में सही तरीके से लाता है। इसमें शामिल हैं:

• पेपर ट्रे: पेपर को एक-एक करके प्रिंटर में रखता है।

• पिकअप रोलर्स: ये एक शीट उठाते हैं, जिससे पेपर जाम कम होते हैं।

• सेपरेशन पैड्स: ये एक साथ कई शीट्स को प्रवेश करने से रोकते हैं।

यह सिस्टम पेपर को सही तरीके से संभालता है, जिससे प्रिंटिंग के दौरान जाम और रुकावटें कम होती हैं।

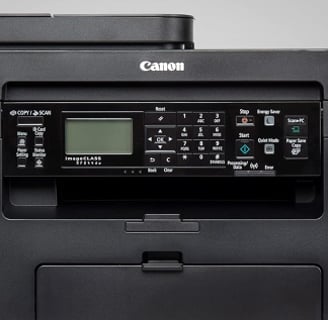

कंट्रोल पैनल और प्रिंटर फर्मवेयर

कंट्रोल पैनल और फर्मवेयर उपयोगकर्ता इंटरएक्शन और प्रिंटर के आंतरिक प्रबंधन की अनुमति देते हैं।

• कंट्रोल पैनल: इसमें बटन या टच स्क्रीन होते हैं जिनका उपयोग काम शुरू या रद्द करने, मोड चुनने और स्थिति जांचने के लिए किया जाता है।

• फर्मवेयर: यह प्रिंटर का आंतरिक सॉफ़्टवेयर होता है, जो सटीक प्रिंटिंग के लिए घटकों का समन्वय करता है और कंप्यूटर या नेटवर्क से संवाद करता है।

इन घटकों के साथ, उपयोगकर्ता प्रिंटर को नियंत्रित और मॉनिटर कर सकते हैं, साथ ही यह सुनिश्चित करते हैं कि प्रिंटर सही तरीके से काम करता है।

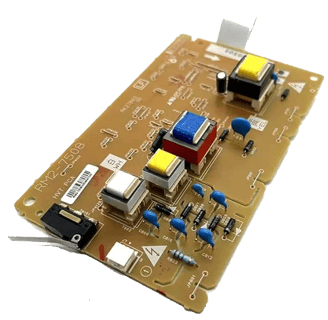

हाई-व्होल्टेज पावर सप्लाई (HVPS)

HVPS (हाई-व्होल्टेज पावर सप्लाई) उन प्रमुख घटकों को उच्च इलेक्ट्रिकल चार्ज प्रदान करता है जिनकी आवश्यकता होती है, जैसे ड्रम, ट्रांसफर रोलर और टोनर कार्ट्रिज। यह चार्ज इन हिस्सों को प्रभावी रूप से छवियाँ बनाने और स्थानांतरित करने में सक्षम बनाता है, जिससे HVPS लेजर प्रिंटर के संचालन के लिए आवश्यक है।

लो-व्होल्टेज पावर सप्लाई (LVPS)

LVPS (लो-व्होल्टेज पावर सप्लाई) उन घटकों को पावर प्रदान करता है जिन्हें कम वोल्टेज की आवश्यकता होती है, जैसे कंट्रोल पैनल, डिस्प्ले और संचार पोर्ट्स। यह सुनिश्चित करता है कि ये इलेक्ट्रॉनिक सिस्टम सुरक्षित रूप से काम करें और प्रिंटर की पावर क्षमता पर ज्यादा दबाव न पड़े।

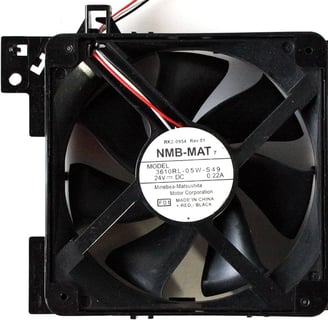

कूलिंग सिस्टम

लेजर प्रिंटर बहुत अधिक गर्मी उत्पन्न करते हैं, विशेष रूप से फ्यूसर असेंबली के पास, इसलिए कूलिंग सिस्टम महत्वपूर्ण है:

• फैन: ये हवा को प्रसारित करते हैं, जिससे फ्यूसर और अन्य गर्म क्षेत्रों से गर्मी निकल जाती है।

• वेंटिलेशन ग्रिल्स: ये प्रिंटर के बाहरी हिस्से पर स्थित होती हैं, जिससे गर्मी बाहर निकलती है, जो कूलिंग प्रक्रिया को समर्थन देती है।

सही कूलिंग प्रिंटर की उम्र बढ़ाने में मदद करता है और सुरक्षित संचालन सुनिश्चित करता है।

ये हिस्से कैसे एक साथ काम करते हैं

लेजर प्रिंटर का प्रिंटिंग प्रक्रिया एक समन्वित श्रृंखला होती है:

• चार्जिंग: ड्रम को कोरोना वायर या चार्ज रोलर द्वारा समान रूप से चार्ज किया जाता है।

• एक्सपोज़िंग: लेजर ड्रम के क्षेत्रों को डिस्चार्ज करता है और छवि बनाता है।

• डेवलपिंग: टोनर ड्रम के चार्ज किए गए क्षेत्रों को आकर्षित करता है और छवि बनाता है।

• ट्रांसफरिंग: पेपर ड्रम के नीचे से गुजरता है, जहां टोनर सकारात्मक चार्ज ट्रांसफर रोलर द्वारा पेपर पर स्थानांतरित हो जाता है।

• फ्यूज़िंग: फ्यूसर गर्मी और दबाव लगाकर टोनर को स्थायी रूप से पेपर पर जोड़ता है।

यह प्रक्रिया यह सुनिश्चित करती है कि टेक्स्ट और छवियाँ सटीक रूप से प्रिंट हों।

निष्कर्ष

लेजर प्रिंटर जटिल मशीनें होती हैं जो कई प्रमुख घटकों के समन्वय पर निर्भर करती हैं। प्रत्येक हिस्सा, लेजर असेंबली से लेकर कूलिंग सिस्टम तक, उच्च गुणवत्ता वाले, स्पष्ट प्रिंट्स देने में महत्वपूर्ण भूमिका निभाता है। इन घटकों का सही रख-रखाव और उनके कार्यों को समझने से आप अपने प्रिंटर की उम्र बढ़ा सकते हैं और इसके प्रदर्शन को सुनिश्चित कर सकते हैं।

CREDIT:AMAZON

CREDIT:AMAZON

CREDIT:PARTSBABA

CREDIT:GARGCOMPUTERS

CREDIT:PARTSBABA

CREDIT:PARTSBABA

CREDIT:PARTSBABA

पढ़ने के लिए धन्यवाद:)
